In dieser Lektion werden wir den Austausch der Fiber Laser Fusion M2Epilog Fusion M2durchgehen.
Paneele entfernen
Schalten Sie den Laser aus und ziehen Sie das Netzkabel aus der Maschine.
Entfernen Sie mit einem 5/32-Zoll-Inbusschlüssel die Sechskantschrauben, mit denen die untere Abdeckung an der Rückseite des Geräts befestigt ist, und nehmen Sie dann die Abdeckung ab.
Entfernen Sie die obere Abdeckung auf der linken Seite der Maschine, indem Sie mit einem 5/32-Zoll-Inbusschlüssel die schwarzen Verriegelungen der Abdeckung um ¾ Umdrehung gegen den Uhrzeigersinn drehen.
Alte Fiber Laser entfernen

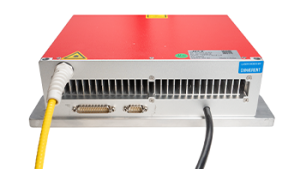

Der Fusion M2 Fiber Laser befindet sich im unteren Fach der Maschine.
Entfernen Sie mit einem Kreuzschlitzschraubendreher die beiden Kunststoffklemmen, mit denen die schwarzen Kabel der Laserröhre befestigt sind.
Schieben Sie die Drähte aus den Klemmen heraus.
Trennen Sie im Schalttafelfach den weißen Stecker am Ende eines der Kabel der Laserröhre.
Verwenden Sie einen 5/16-Zoll-Steckschlüssel, um die vier Befestigungsschrauben zu entfernen, mit denen die U-förmige Blende auf der linken Seite des unteren Fachs befestigt ist.
Legen Sie die Blende beiseite und ziehen Sie den weißen Stecker vorsichtig durch die Gummiklappe.
Entfernen Sie mit einem Kreuzschlitzschraubendreher den großen Stecker an der rechten Ecke der Laserröhre.
Verwenden Sie einen 5/16-Zoll-Steckschlüssel, um die vier Muttern zu entfernen, mit denen die U-förmige Verkleidung auf der rechten Seite des Fachs befestigt ist.
Entfernen Sie die Abdeckung und die Gummiklappe und legen Sie beide beiseite.
Entfernen Sie auf der linken Seite der Maschine mit einem 5/32-Zoll-Sechskantschlüssel die vier Sechskantschrauben, mit denen die Laserkopfklemme befestigt ist.
Legen Sie die Klemme beiseite und führen Sie den Laserkopf durch das quadratische Loch im Boden des oberen Fachs nach unten.
Führen Sie dann den Laserkopf durch die Öffnung an der Rückseite des unteren Fachs.
Verwenden Sie anschließend einen 5/32-Zoll-Sechskantschlüssel, um die beiden Sechskantschrauben zu entfernen, mit denen die Rückseite des Laserrohrs befestigt ist.
Lösen Sie mit einem Kreuzschlitzschraubendreher die beiden grünen unverlierbaren Schrauben, mit denen die Vorderseite der Laserröhre befestigt ist.
Heben Sie die Laserröhre vorsichtig aus dem Gerät heraus.
Neue Fiber Laser installieren
Um die neue fiber laser zu installieren, setzen Sie die Laserröhre in das untere Fach ein und richten Sie die vorderen unverlierbaren Schrauben an den Schraubenlöchern im Gehäuse aus.
Ziehen Sie die unverlierbaren Schrauben fest.
Verwenden Sie einen 5/32-Zoll-Sechskantschlüssel, um die beiden Sechskantschrauben in den hinteren Ecken des Laserrohrs einzusetzen und festzuziehen.
Führen Sie den Laserkopf durch die Öffnung auf der rechten Seite des Fachs und dann nach oben durch die Öffnung zwischen den beiden Fächern auf der linken Seite des Geräts.
Legen Sie den Laserkopf auf die Halterung nahe der Rückseite des Fachs.
Setzen Sie mit einem 5/32-Zoll-Sechskantschlüssel die vier Sechskantschrauben ein, um die Klemme um den Laserkopf zu befestigen. Achten Sie dabei darauf, dass der Laserkopf leicht gegen das hintere Filzkissen gedrückt wird, um eine gute Abdichtung zu erzielen.
Ersetzen Sie auf der Rückseite der Maschine die U-förmige Abdeckung und die Gummiklappe auf der rechten Seite des Fachs, indem Sie die vier Muttern mit einem 5/16-Zoll-Steckschlüssel festziehen.
Befestigen Sie den großen Stecker mit einem Kreuzschlitzschraubendreher an der unteren rechten Seite der Laserröhre.
Führen Sie den weißen Stecker der Laserröhre durch die Gummiklappe auf der linken Seite des Fachs, dann nach oben in das Fach für die Steuerplatine und schließen Sie ihn an.
Vergewissern Sie sich, dass die Gummiklappe auf der linken Seite des unteren Fachs fest sitzt, und befestigen Sie dann die U-förmige Blende mit einem 5/16-Zoll-Steckschlüssel und vier Muttern.
Schieben Sie die beiden schwarzen Drähte in die Kunststoffklemmen und befestigen Sie die Klemmen mit einem Kreuzschlitzschraubendreher an den entsprechenden Schraubenlöchern.
Panels neu installieren
Setzen Sie die obere Abdeckung auf der linken Seite der Maschine wieder ein, indem Sie die schwarzen Verriegelungen mit einem 5/32-Zoll-Sechskantschlüssel um ¾ Umdrehung im Uhrzeigersinn drehen.
Verwenden Sie einen 5/32-Zoll-Sechskantschlüssel, um die Sechskantschrauben einzusetzen, mit denen die untere Abdeckung an der Rückseite der Maschine befestigt ist.
Schließen Sie das Gerät an und schalten Sie es ein.
