Anleitung zur Kalibrierung der IRIS-Kamera

Geschätzte Dauer: 20–40 Minuten • Schwierigkeitsgrad: Mittelstufe

Klicken Sie auf die Registerkarten unten, um zwischen den Maschinentypen zu wechseln. Auf jeder Registerkarte wird die für das jeweilige Gerät spezifische Kamerakalibrierung beschrieben.

• Übersicht & Anforderungen
• Fusion Edge Überkopf)
• Fusion Pro / Ascent

• Die IRIS-Kamerakalibrierung gewährleistet eine präzise Platzierung der Druckvorlagen und einen zuverlässigen Druck-zu-Schneide-Prozess. Sie sollte nur durchgeführt werden, wenn bestimmte Probleme auftreten oder nach Hardware-Änderungen.

  Führen Sie Folgendes durch, wenn Sie Folgendes feststellen:

  • Schwarzes Kamerabild oder halbkreisförmige Einblendung.
  • Das Futter wurde um 90–180 Grad gedreht.
  • Versatz bei der Ausrichtung von Grafiken.

  Nach dem Wechsel ausführen:

  • Decken- oder Wagenkamera.
  • Kalibrierung des Laserfokus.
  • Ausgangsposition der Maschine.

• Kalibrierung der Deckenkamera (Fusion Edge)

  1 Klicken Sie auf das Zahnrad-Symbol

  Tippen Sie auf dem Startbildschirm auf das Zahnrad-Symbol, um das Einstellungsmenü zu öffnen.

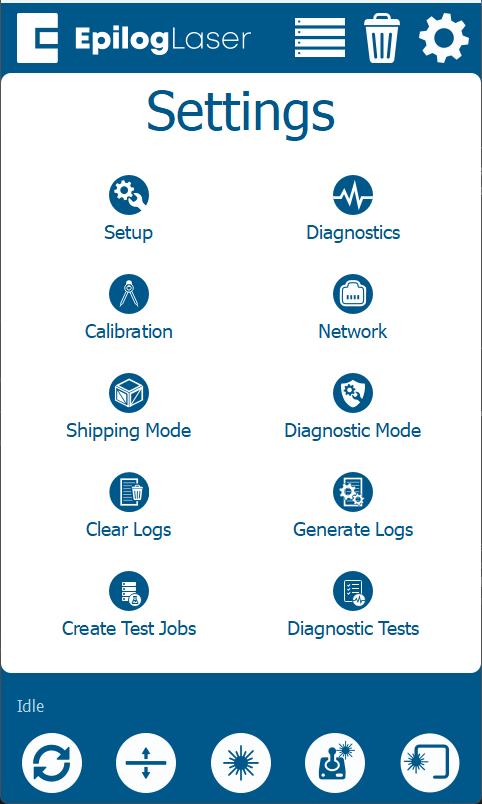

  2. Halte „Einstellungen“ gedrückt

  Halten Sie den Titel „Einstellungen“ 2–3 Sekunden lang gedrückt, um das Menü mit den erweiterten Einstellungen aufzurufen.



  3 Kameras kalibrieren

  Wählen Sie den Pfad, der Ihrer aktuellen Firmware-Version entspricht:

  1.1.2.8 oder älter

  Wählen Sie „Kameras kalibrieren“.



  1.1.3.2 oder neuer

  Wählen Sie „Kalibrierung“ → „Kameras kalibrieren“.



  4 Kalibrierung durchführen

  • Einsatz von eloxiertem Aluminium: Verwenden Sie Platten mit den Maßen 24 × 12 Zoll (Kante 12: 1, Kante 24: 2, Kante 36: 3).
  • Vorgehensweise: Schließen Sie die Tür und drücken Sie auf „OK“.
  • Bitte warten: Die Analyse dauert 15 bis 30 Minuten.
  • Überprüfen: Befolgen Sie die Anweisungen, um die Kalibrierung abzuschließen.

•

  Kalibriermatte erforderlich

  Für den Einsatz der Deckenkamera ist eine offizielle Epilog-Kalibrierungsmatte erforderlich.

  Hinweis: Sollte die Matte gewellt sein, lassen Sie sie auf einer ebenen Fläche liegen, bis sie vollkommen flach ist. Eine ausgerollte, flache Matte ist für genaue Ergebnisse unerlässlich.

  Führen Sie zunächst die Kalibrierung der Fahrwerkskamera durch. Wechseln Sie anschließend zur Registerkarte „Overhead“ unten.

  Zu kalibrierende Kamera auswählen:

  • Kamera für den Transport
  • Deckenkamera

  • 1 Klicken Sie auf das Zahnrad-Symbol

    Wählen Sie das Zahnrad-Symbol auf dem Startbildschirm aus.



    2. Halte „Einstellungen“ gedrückt

    Halten Sie den Titel „Einstellungen“ 2–3 Sekunden lang gedrückt, um das Menü mit den erweiterten Einstellungen aufzurufen.



    3 Kalibrierungspfad auswählen

    Wählen Sie den Pfad, der Ihrer aktuellen Firmware-Version entspricht:

    1.1.2.8 oder älter

    Tippen Sie auf: Kameras kalibrieren



    1.1.3.2 oder neuer

    Tippen Sie auf: Kalibrierung → Kalibrieren



    4 Gravurmuster

    • Legen Sie ein 20 × 13 cm großes Stück eloxiertes Aluminium in die obere linke Ecke.
    • Schließen Sie die Tür und drücken Sie auf „OK“, um das Muster zu gravieren.
    • Befolgen Sie die Anweisungen, um die Kalibrierung abzuschließen.

  • Kalibrierungsprozess für Deckenmontage

    1. Matte auslegen: Legen Sie die Kalibrierungsmatte oben links aus.
    2. Positionierung: Achte darauf, dass sich der grüne Kreis in der Ecke befindet.

    3. Vorgehensweise: Schließen Sie die Türen und drücken Sie auf „OK“.
    4. Überprüfen: Befolgen Sie die Anweisungen, um die Kalibrierung abzuschließen.
