Diese technische Anleitung enthält eine Schritt-für-Schritt-Anleitung zum Ausbau und Einbau der Galvo-Baugruppe im Lasersystem G100.
Teil 1: Vorgehensweise beim Entfernen
Sicherheit geht vor: Stellen Sie sicher, dass die Maschine vollständig ausgeschaltet und vom Stromnetz getrennt ist, bevor Sie mit Wartungsarbeiten beginnen.

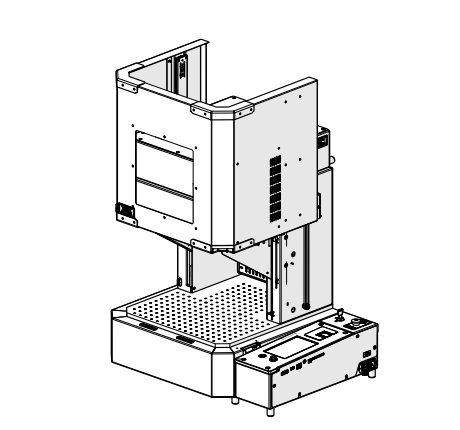

Schalten Sie den Gravierer aus.
Vom Stromnetz trennen.

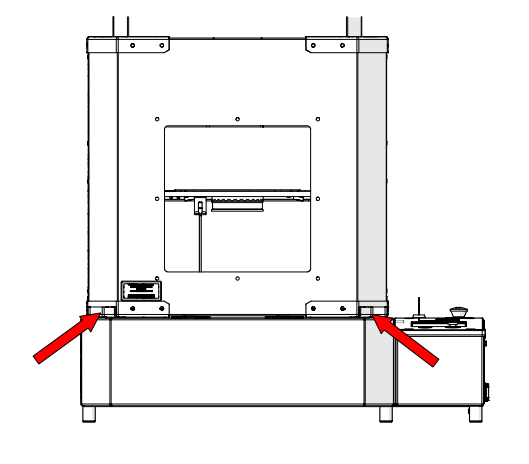

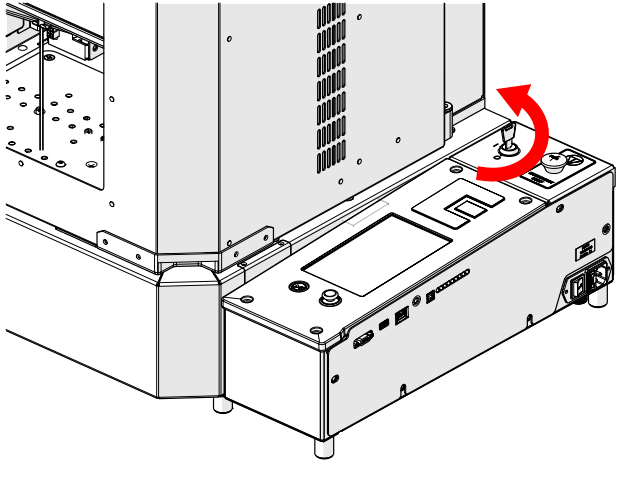

Suchen Sie die Türgriffe.

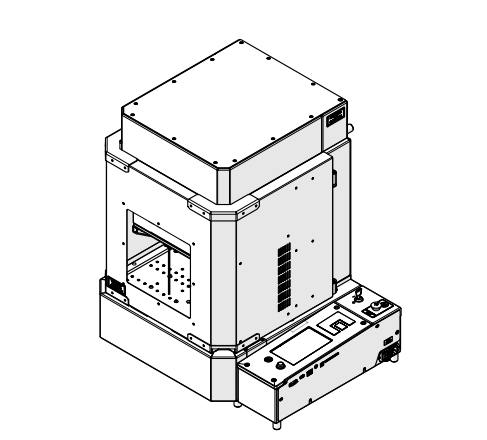

Öffnen Sie die Tür.

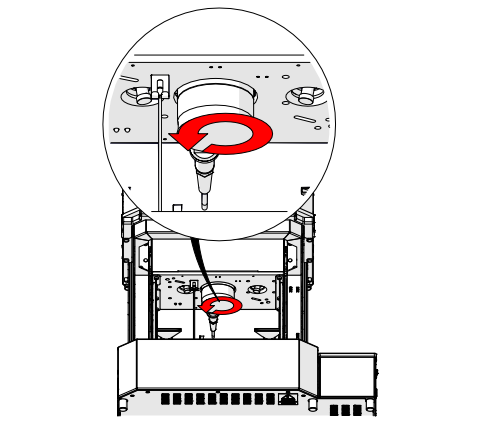

Lösen Sie die Objektivbaugruppe.

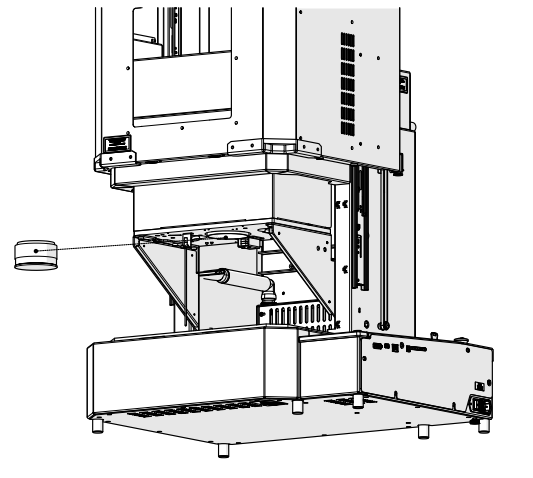

Entfernen Sie die Objektivbaugruppe.
Lass die Tür herunter.

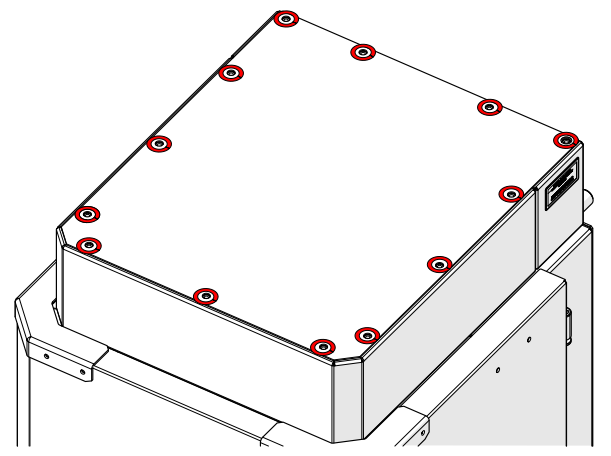

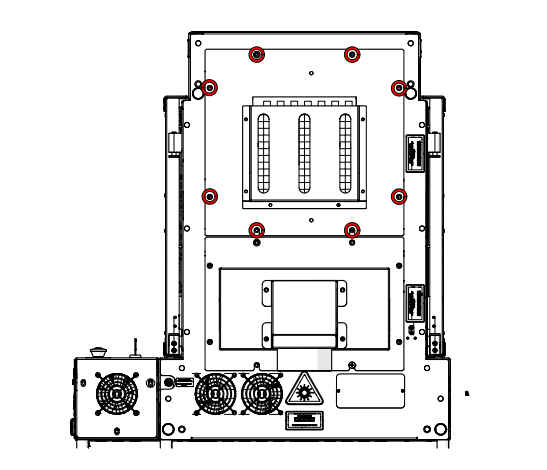

Lösen und entfernen Sie die Schrauben der oberen Abdeckung.

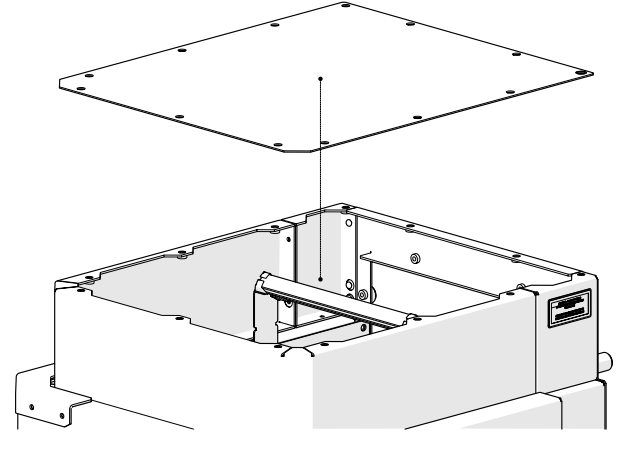

Entfernen Sie die obere Abdeckung.

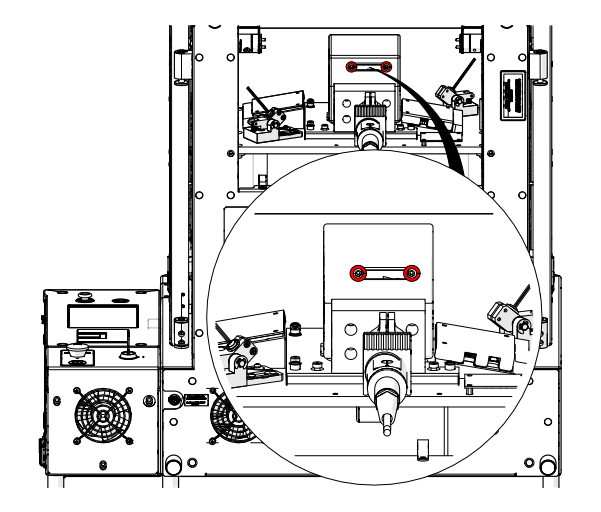

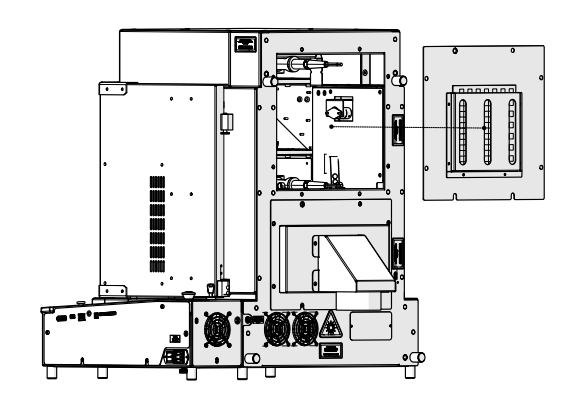

Lösen und entfernen Sie die Schrauben der hinteren Abdeckung.
Entfernen Sie die hintere Abdeckung.
Lösen und entfernen Sie das Kabel des Galvo-Scanners.

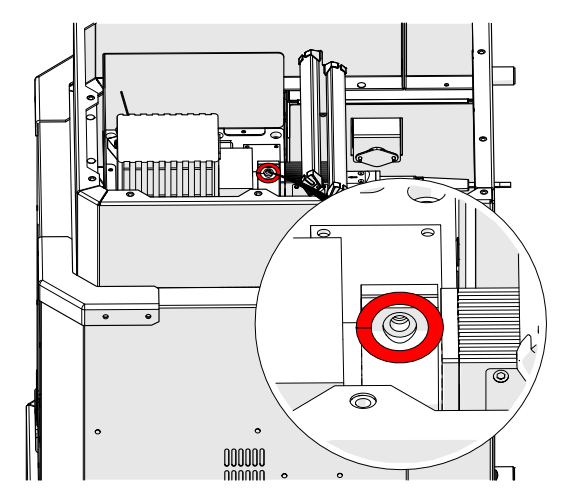

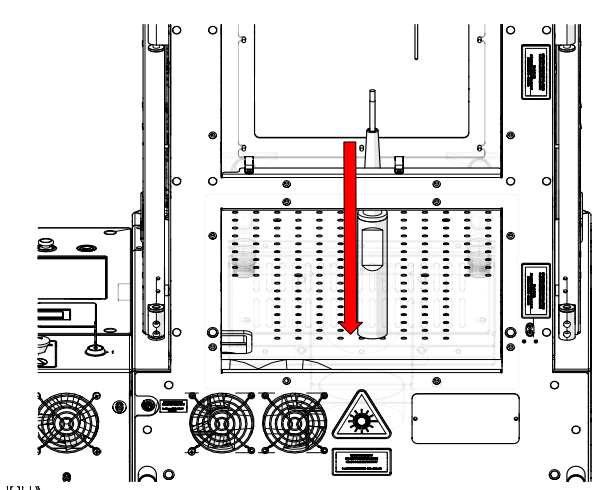

Lösen Sie die Klemmschraube des Faserkopfes, ohne sie jedoch zu entfernen.

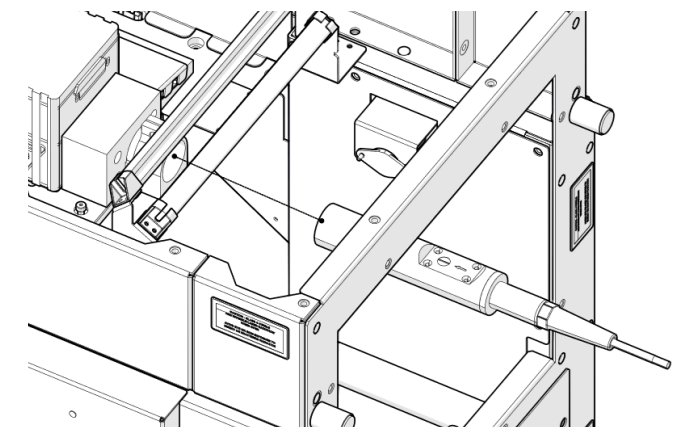

Entfernen Sie den Faserlaserkopf.

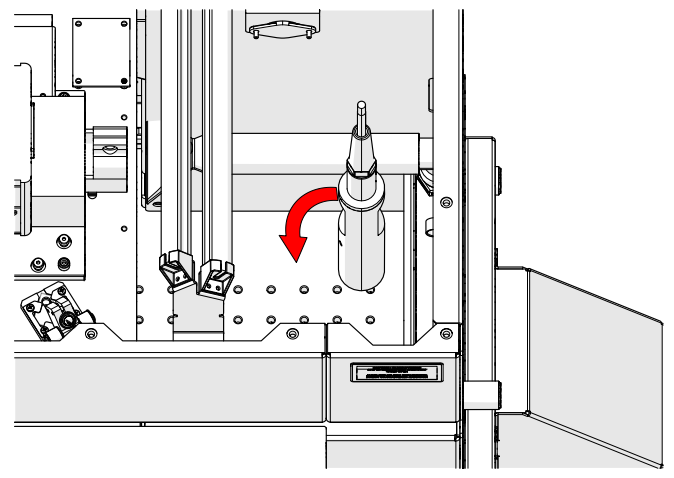

Drehen Sie den Faserlaserkopf.

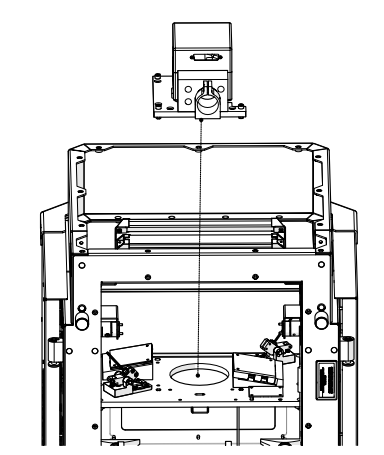

Setzen Sie den Faserlaserkopf vorsichtig auf den Tisch.
Verändern Sie die rot markierten Schrauben NICHT.

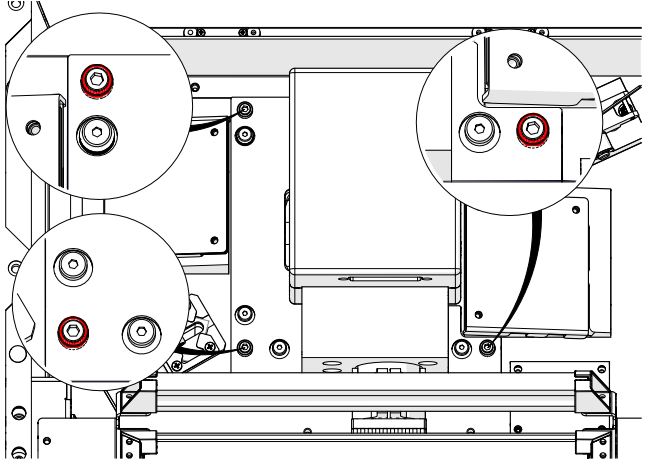

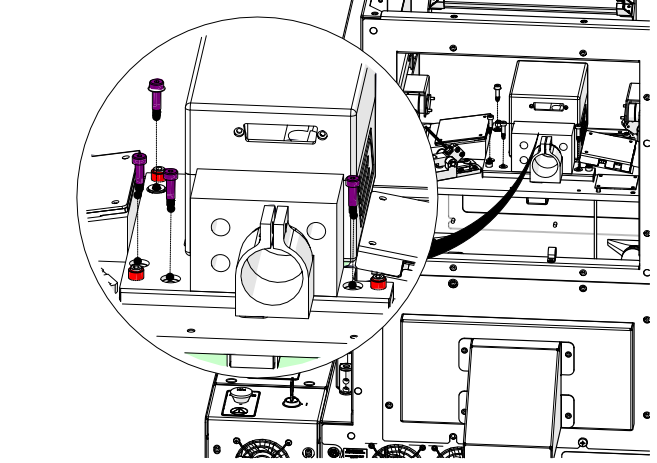

Lösen und entfernen Sie die violett markierten Befestigungsschrauben.
Entfernen Sie die Galvo-Baugruppe.
Teil 2: Installationsanleitung

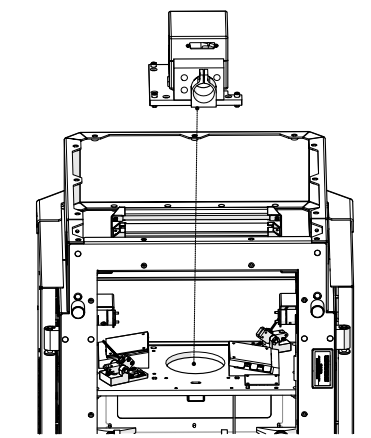

Montieren Sie die Galvo-Baugruppe.

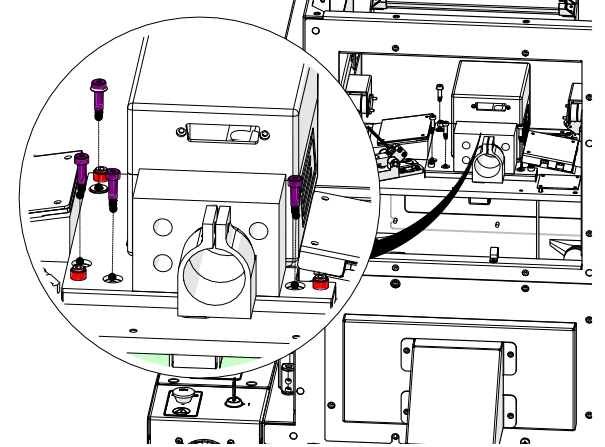

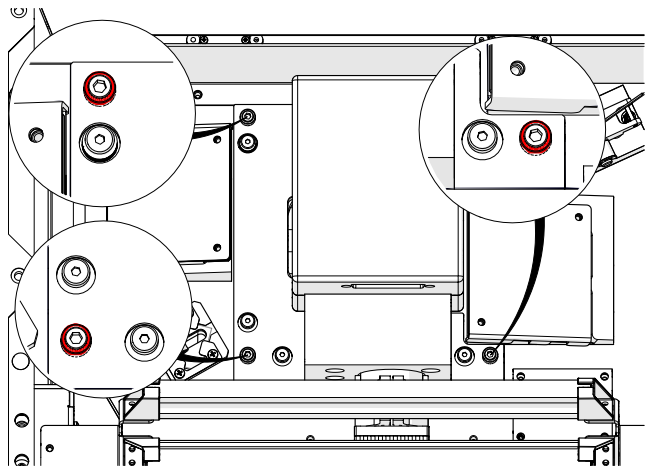

Setzen Sie die violett markierten Schrauben ein und ziehen Sie sie fest.

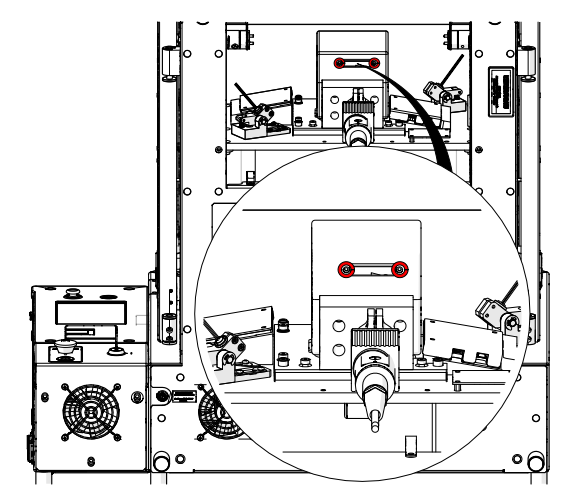

Verändern Sie die rot markierten Schrauben NICHT.
Montieren Sie den Faserlaserkopf.

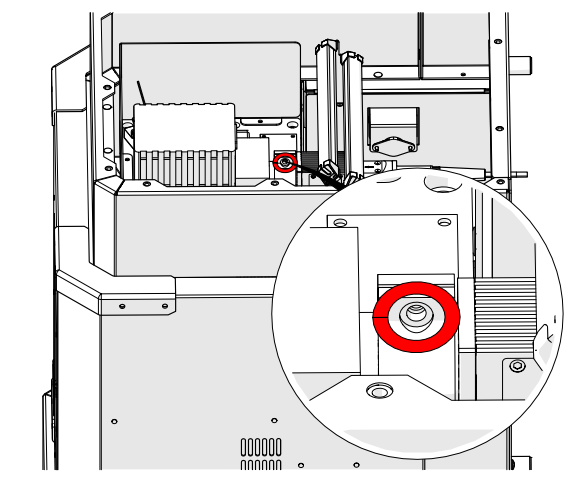

Ziehen Sie die Klemmschraube des Faserkopfes fest.
Schließen Sie das Scannerkabel an.

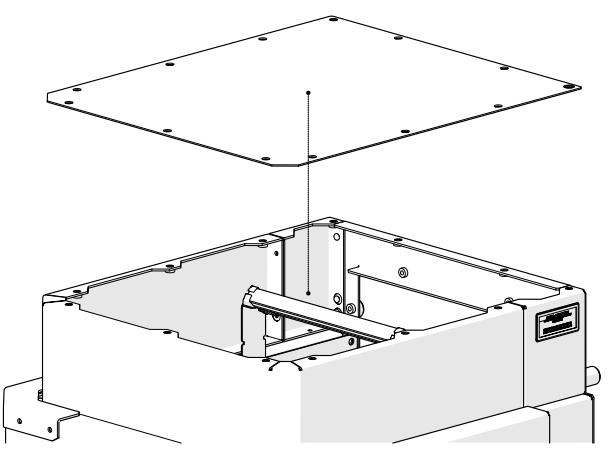

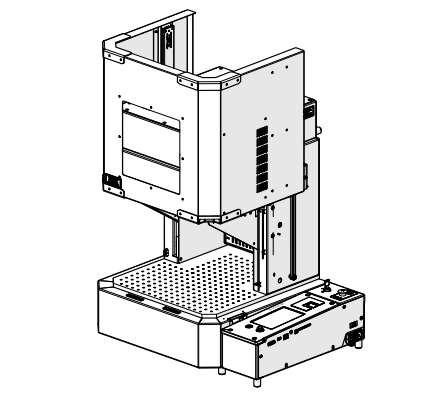

Setzen Sie die obere Abdeckung auf.

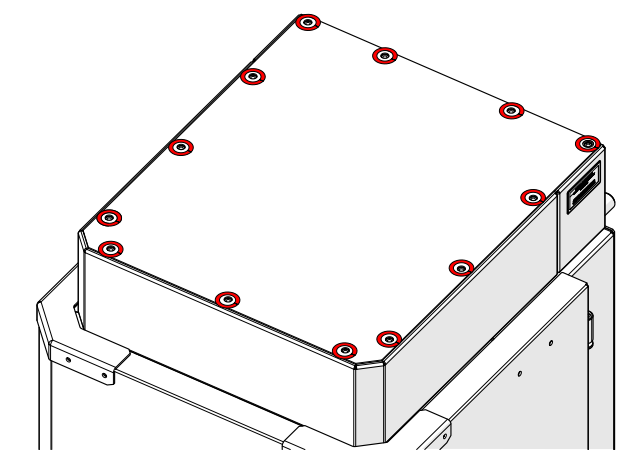

Setzen Sie die Schrauben der oberen Abdeckung ein und ziehen Sie sie fest.

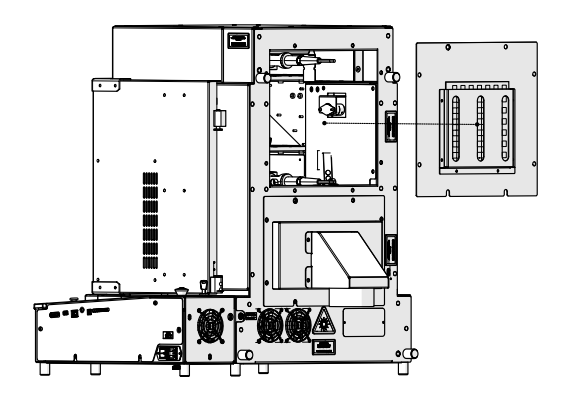

Bringen Sie die hintere Abdeckung an.

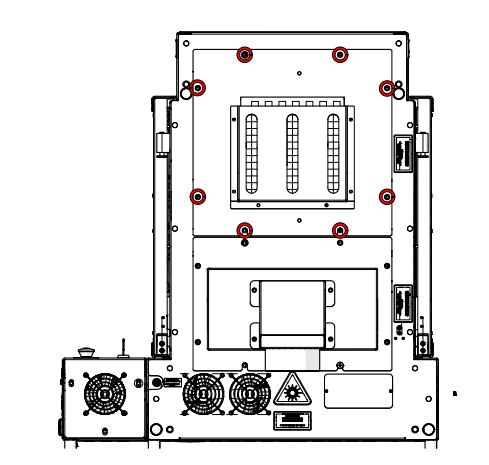

Setzen Sie die Schrauben der hinteren Abdeckung ein und ziehen Sie sie fest.

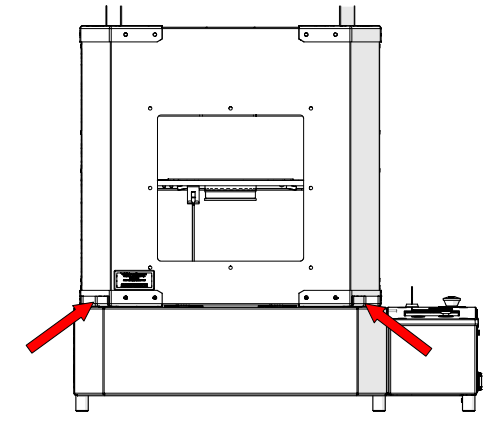

Suchen Sie die Türgriffe.
Öffnen Sie die Tür.

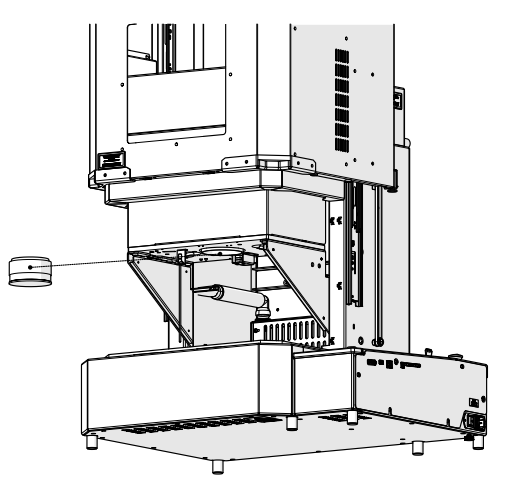

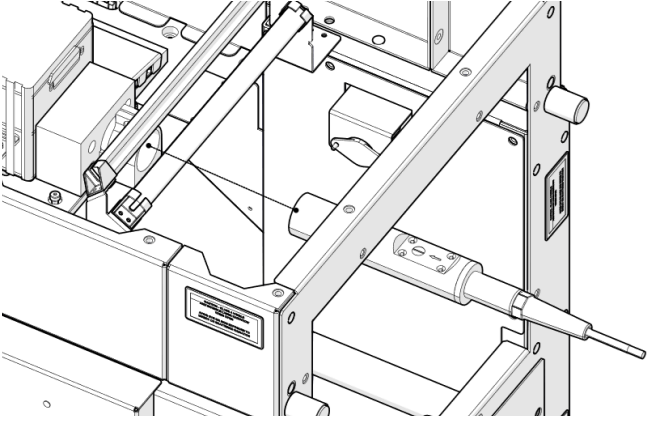

Bauen Sie die Objektivbaugruppe ein.

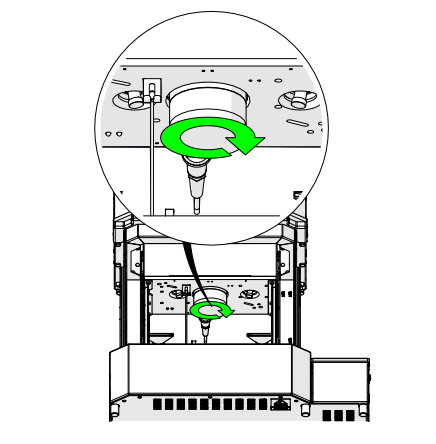

Ziehen Sie die Linsenbaugruppe fest.
An das Stromnetz anschließen.
