Geschätzte Zeit: 15 Minuten • Schwierigkeitsgrad: Anfänger
Diese Anleitung führt Sie durch den Austausch des Autofokus-Kolbens Ihres Lasersystems.
Wenn Sie diese Schritte sorgfältig befolgen, stellen Sie eine ordnungsgemäße Installation und einen zuverlässigen Betrieb des Autofokus-
s
nach dem Austausch sicher.
Komponentenübersicht
Vorbereitung
-
Maschine einschalten
Schalten Sie das Lasersystem ein und lassen Sie die Maschine in die Ausgangsposition fahren.
-
Fokusmodus aktivieren

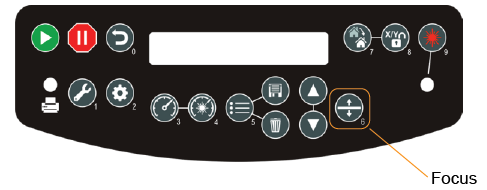

Drücken Sie die Taste „Fokus“ auf dem Bedienfeld.
-
Den Tisch absenken
Senken Sie den Tisch um etwa 5 bis 7 cm ab, um Platz für den Zugang zum Schlitten zu schaffen.
-
Schalten Sie das Gerät aus.
Schalten Sie das System aus, bevor Sie mechanische Arbeiten durchführen.
Ersatz für Autofokus-Stößel
-
Entfernen Sie die Schienenabdeckung.
Lösen Sie die sieben (7) Kreuzschlitzschrauben, mit denen die Schienenabdeckung befestigt ist, und entfernen Sie dann die Abdeckung.
-
Entfernen Sie die Magnetschraube.
Entfernen Sie mit einem 5/64"-Sechskantschlüssel die Schraube, mit der der Magnet des Autofokus-Stößels befestigt ist.
-
Entfernen Sie den Autofokus-Stößel.
Schieben Sie den vorhandenen Autofokus-Stößel aus dem Schlitten heraus.
-
Installieren Sie den Ersatzkolben.
Setzen Sie den neuen Autofokus-Stößel in den Schlitten ein.
-
Befestigen Sie den Magneten wieder.
Üben Sie leichten Druck nach oben auf den Kolben aus und bringen Sie den Magneten mit der 5/64"-Sechskantschraube wieder an.
Stellen Sie sicher, dass der Magnet zur Rückseite des Geräts ausgerichtet ist.
-
Die Schienenabdeckung wieder anbringen
Befestigen Sie die Schienenabdeckung wieder und sichern Sie sie mit den Originalschrauben.
