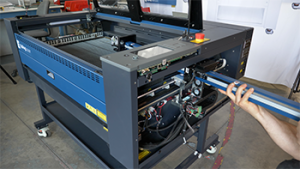

La bande de codage est une bande de positionnement magnétique fixée le long du rail de l'axe X. Elle permet au système laser de suivre avec précision la position du chariot pendant le fonctionnement. La bande étant magnétique, il est important d'éviter de l'exposer à des aimants puissants ou à des outils susceptibles d'endommager ou d'altérer le motif codé.
Nettoyez régulièrement la bande de l'encodeur à l'alcool isopropylique. La bande de l'encodeur est indiquée en vert ci-dessous. Contrairement à un encodeur optique, la bande magnétique n'est pas sensible à la saleté et aux débris. Si la bande est endommagée ou usée, il convient de la remplacer en suivant la procédure ci-dessous.
Important : ne placez pas d'aimants ou d'outils aimantés à proximité de la bande de codage. Cela pourrait endommager le système de codage magnétique et entraîner des erreurs de positionnement.
Retrait de la bande de l'encodeur
-
Mettre hors tension
Éteignez la machine avant d'effectuer toute opération d'entretien.
-
Retirez les colliers d'extrémité
Retirez les pinces d'extrémité de la bande de guidage aux deux extrémités du rail. Mettez ces pièces de côté pour les réinstaller ultérieurement.
Figure 2 : Retirez les pinces d'extrémité de la bande de codage aux deux extrémités du rail. -
Marquer la position de l'encodeur
Faites une petite marque d'alignement à l'une des extrémités du rail, là où se termine le codeur. Cette marque vous aidera à vous assurer que la bande de codeur de rechange est installée dans la bonne position.
Figure 3 : Tracez un petit repère d'alignement qui vous servira de référence lors de l'installation. -
Déplacer le chariot
Placez le chariot sur l'un des côtés du rail.
Figure 4 :Placez le chariot sur l'un des côtés du rail. -
Soulevez la bande de l'encodeur
Soulevez délicatement une extrémité de la bande de l'encodeur pour la dégager de la fente du rail.
Figure 5 :Soulevez délicatement une extrémité de la bande de l'encodeur. -
Épluchez et coupez la bande
Décollez délicatement environ la moitié de la bande de l'encodeur et coupez-la en deux à l'aide de ciseaux ou d'une pince coupante.
Figure 6 :Décollez la bande de l'encodeur du rail et coupez-la en deux. -
Déplacez le chariot et retirez la bande restante
Déplacez le chariot vers le côté opposé du rail afin de dégager la partie restante de la bande de l'encodeur, puis retirez-la.
Figure 7 :Retirez la bande de codeur restante du rail.
Installation de la bande de codage de rechange
-
Positionner la bande de codeur
Insérez la bande de codage de rechange dans la fente du rail et alignez-la avec le repère que vous avez tracé précédemment.
Figure 8 :Alignez la bande de codeur de rechange sur le repère de référence. -
Assurer la sécurité du centre
Utilisez un petit morceau de ruban adhésif pour maintenir la bande de l'encodeur en place au centre du rail.
Figure 9 :Utilisez du ruban adhésif pour maintenir la bande en place pendant l'installation. -
Installer la première partie
Retirez le film protecteur sur environ la moitié de la bande de codage. Appuyez fermement sur la bande pour la fixer dans la fente.
Figure 10 :Retirez la moitié du film protecteur et appuyez fermement sur la bande pour la fixer. -
Déplacez le chariot et installez la deuxième partie
Déplacez le chariot vers le côté opposé du rail pour dégager la partie restante du codeur, retirez la pellicule protectrice et installez la deuxième moitié.
Figure 11 :Déplacez le chariot pour mettre à nu la partie restante de la bande. -
Remettez les colliers d'extrémité en place
Remettez en place les colliers d'extrémité de la bande de codeur que vous aviez retirés précédemment afin de la maintenir en place.
Figure 12 :Remettez en place les colliers d'extrémité pour fixer la bande de codeur.
